智能電動輪椅車控制器的接線方法
2018-10-25 14:31:27

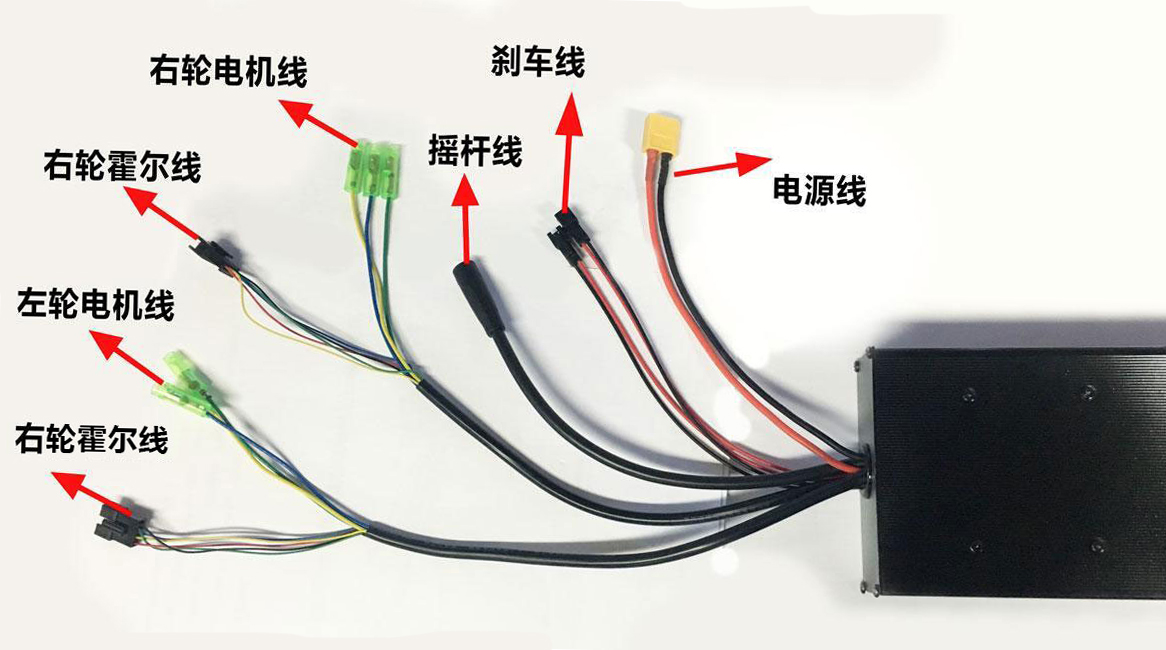

智能電動輪椅車控制器接線說明
1、電源輸入：紅色線為電源正端、黑色線為電源負端
2、電機相位：u、v、w輸出
3、轉把信號輸入：+5V電源、手柄信號輸入、接地線
4、 電機霍爾線：TEMP、GND、HA、HB、HC、4.3V
5、剎車：柔性EABS、機械剎(高電平剎車：+12V)、接地線(低電平剎車)
6、 傳感器：+5V、TX、RX、GND、+15V
7、 儀表(轉速)
8、 限速
智能電動輪椅車控制器使用方法和注意事項
1、在接線前先切斷電源，按接線圖所示連接各根導線；
2、該控制器應安裝在通風、防水、防震部位。
3、控制器限速控制插頭應放置容易操作的地方。
4、控制器接插件應接插到位，禁止將控制器電源正負極反接(即嚴禁紅、黑接反)。
5、電機模式自動識別：正確接好電動車控制器的電源、轉把、剎把等線束，,將電機識別模式開關線短接，打開電門鎖，使電機進入自動識別狀態，若電機反轉則按一下剎車即可使電機正向轉動，在控制器識別電機模式10秒后將電機識別模式開關線直接斷開即可完成電機模式自動識別。
6、1+1助力方向調整：在通電狀態，將調速電阻從最大值調到最小值，再回到原始狀態后，可將1+1助力的方向從正向模式切換到反向模式，再調整一次可從反向模式切換到正向模式，并將最終的模式存入單片機。
