通用的電動滑板車控制器（附儀表轉把詳細解說）
2019-06-20 14:34:06
本規格書描述了由深圳海博電機驅動發展有限公司生產的電動滑板車控制器的主要技術參數和性能要求、功能說明及使用說明等。請在使用本公司產品前仔細閱讀。

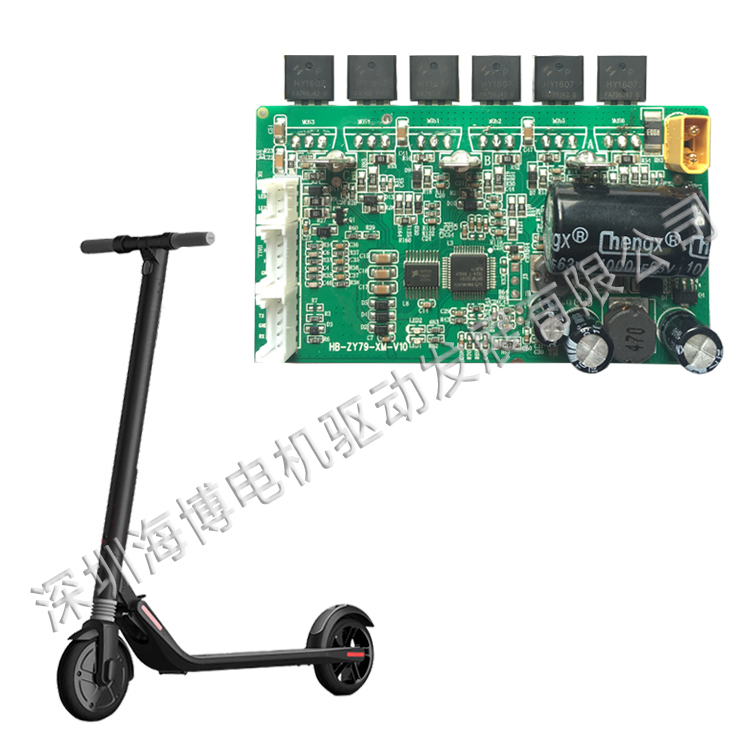

一、滑板車控制器說明
1、電壓使用范圍(在MTS-1 電機測試系統，控制器處于限流值35%的運行電流)：24V -48V
2、限流值：10-15A(單邊電機)
3、使用環境溫度：-25℃-60℃
4、匹配電機額定功率：250W-350W
二、功能操作說明
1、調速：右指撥油門加速，隨撥動角度增大而車速加快。
2、剎車：左指向下撥動剎車，隨撥動角度增大而加強剎車力度。
3、大燈控制：開機狀態，單擊電源鍵可控制大燈的開/關。
4、剎車燈控制：開機狀態，剎車燈常亮，當左指向下撥動，產生剎車動作，剎車燈閃爍。
5、故障指示：電機霍爾故障、MOS 故障、轉把故障、通信故障等
6、電量顯示：四檔電量顯示
7、蜂鳴器提示音：開機提示、關機提示、切換模式提示
8、自動關機
9、堵轉保護等

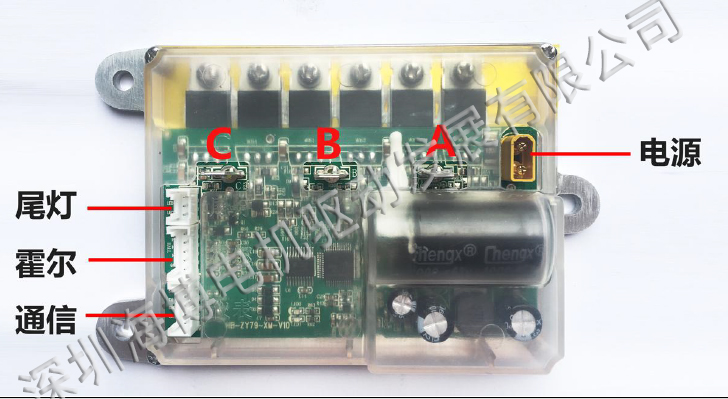

三、控制器接線說明：
四、控制器匹配的滑板車儀表

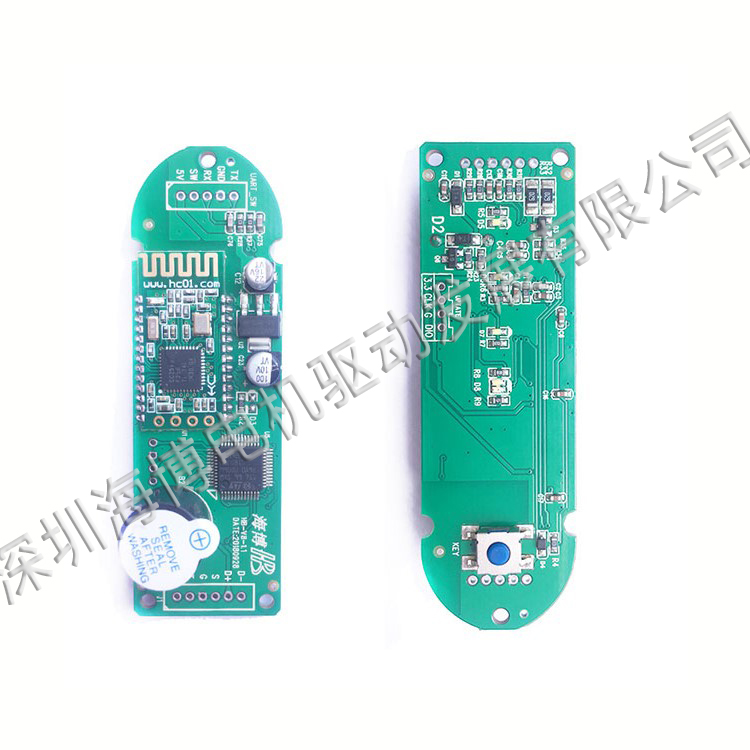

1、1:1儀表

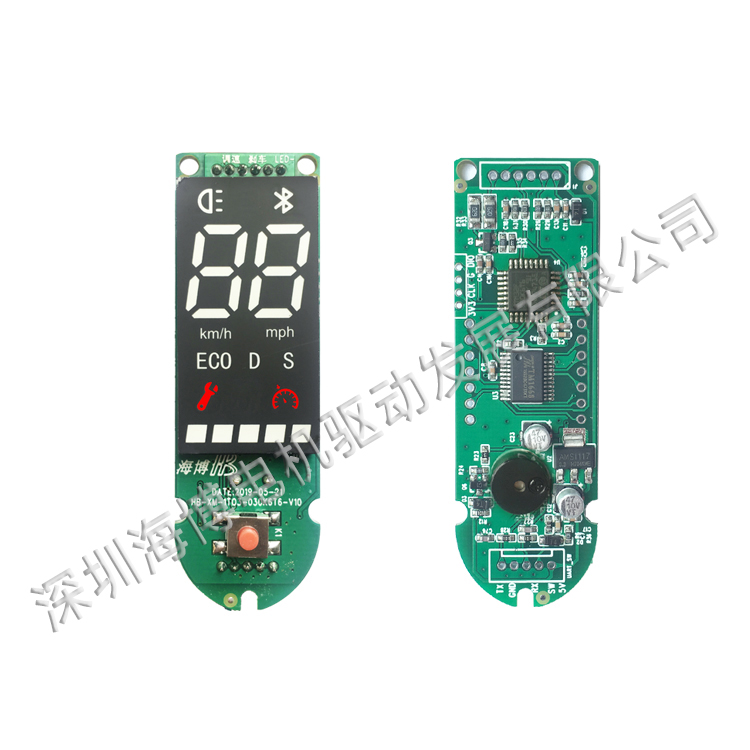

2、1:2儀表

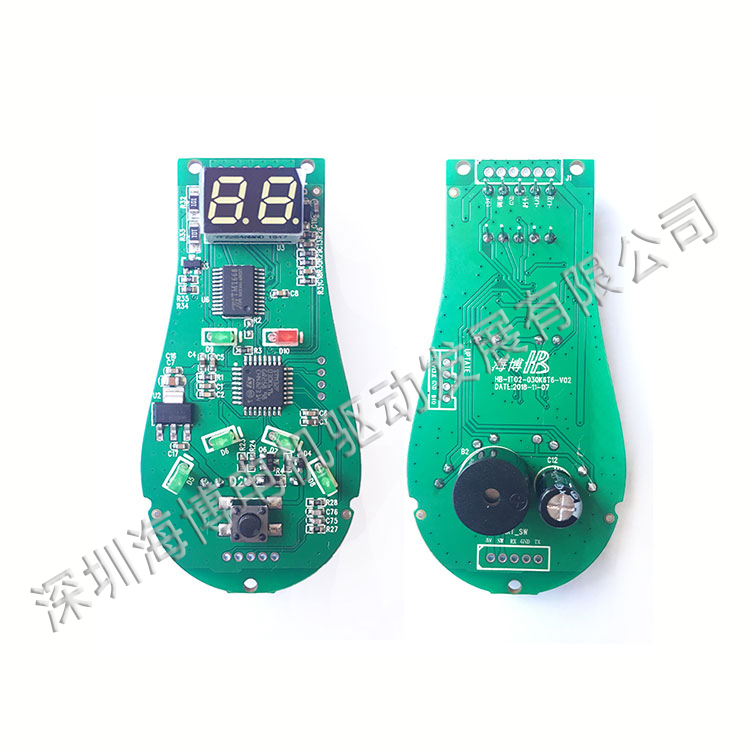

3、1:3儀表

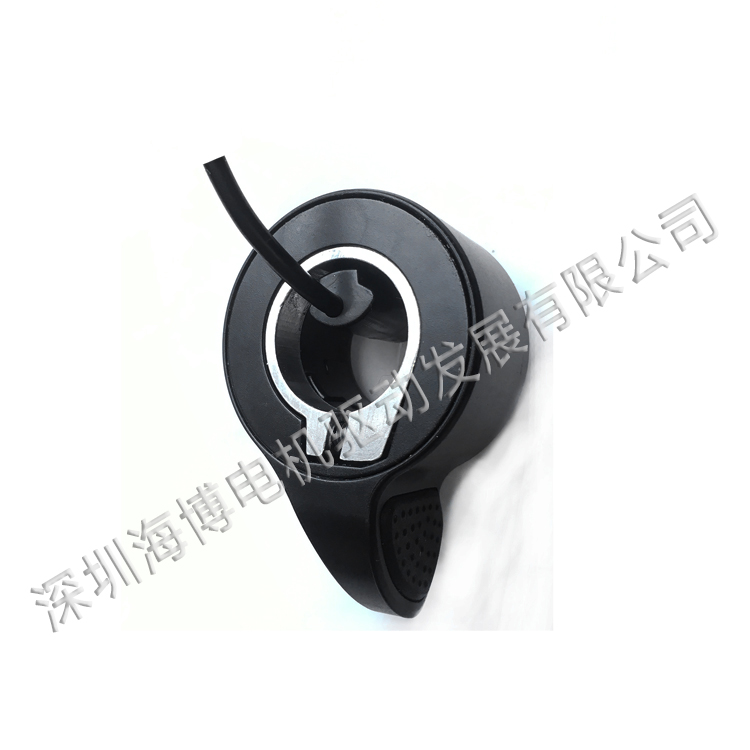

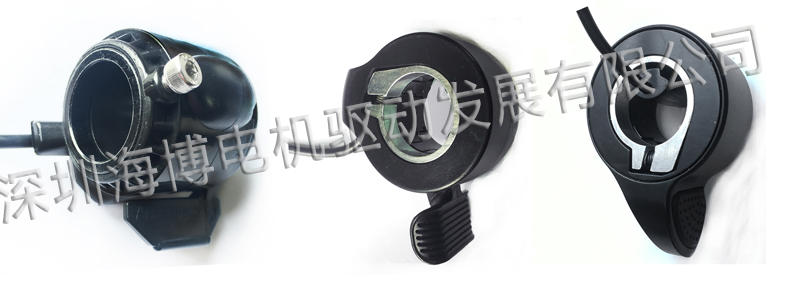

五、控制器匹配的滑板車轉把

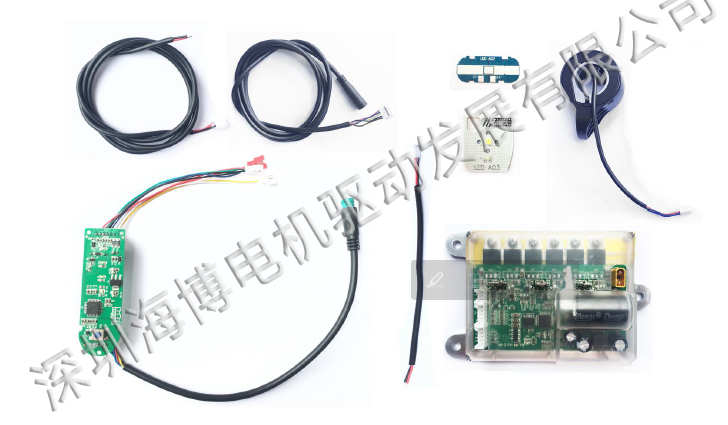

六、滑板車控制器整套配件圖(舉例1:1儀表)
七、控制器注意事項
1、嚴禁電源正負極接反，否則將會導致控制器嚴重損壞。
2、接插端子必須保證接觸良好，不能有松動現象，否則將會引起不可預估的故障和后果。
3、必須保證使用電壓在控制器的合理使用電壓范圍之內，才能保證控制器的可靠性。
4、必須保證控制器與電機的功率匹配要正確。
